久久露脸国产精品_国产极品尤物在线_国产chinese精品一区二区_久久中文字幕视频

國產替代浪潮再起，但要想真正接過接力棒，就要清楚這種材料“好在哪”，“難在哪”。

接下來我們將通過關鍵性能的梳理，帶您一文了解聚碳酸酯（PC）這種材料的特別之處。

過去五年，全球PC產能擴張幾乎由我國驅動。

2024年，中國大陸PC產能約380萬噸，占全球48%，但供給結構分化明顯——通用級已自給有余，高端醫療級、光學級的國產化率卻不足30%，每年仍需進口50萬噸以上。

就在8月底，萬華化學與吉利汽車聯合發布車規級光導PC車燈新品，據悉，萬華化學車規級光導PC Clarnate? LED1355 聚焦PC易黃變痛點，通過聚合工藝升級大幅提升純凈度與抗老化性能，在光學表現、加工穩定性和長期耐候性上均躋身行業前列。

值得一提的是，萬華化學也是首家進入吉利汽車車燈導光級材料核心供應鏈的中國企業。

一、關鍵性能

“基于PC的‘基本盤’，高端PC往往是在分子設計、純度控制、加工工藝及后處理技術上全面優化的產物。”

1. 結構帶來的光學性能

（1）無定形、非晶結構賦予了PC優異的透明性

材料透明與否與其內部是否存在折射突變界面密切相關。

用大白話講，?透明不透明，關鍵看進入材料的光拐不拐彎?：如果結構是地基，那么地面平整光能直著走出去（折射率均勻），材料就透明；如果地面高低不平（折射率突變），光會拐彎或亂彈（散射、反射等），材料就不透明了?。

而“地基”平直與否（折射的程度，折光率）又與密度有關，由于分子晶區和非晶區的密度不同，所以其折光率也不同。

市售PC通常由雙酚Ａ（BPA）和碳酸酯基團（–O–CO–O–）交替共聚而成，芳香環增加了分子鏈的不規則性，分子鏈之間無法緊密排列并且形成長程有序的結晶態。所以， 這一無定形、非晶結構賦予了PC優異的透明性。

（2）區別于同類材料的光學特性

PC的光學性質具有顯著的結構敏感性，尤其是各向異性——即材料內部折射率隨方向變化，導致雙折射、偏振等光學效應——相對更易受到分子鏈長度及其微觀結構的影響，這一點與同為光學材料的聚甲基丙烯酸甲酯（PMMA）形成鮮明對比。

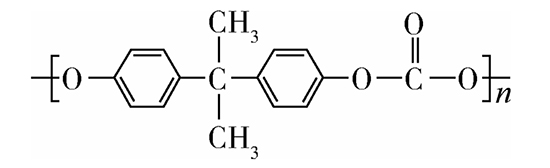

圖1 PC   單體單元分子結構

在實際應用中，PC的透光率通常低于PMMA，這一特性限制了其在高精度光學儀器中的應用，但也正因其對結構變化響應更為顯著，若通過分子鏈取向等操作對其進行調控，PC可在偏振檢測等特種光電功能材料領域展現出獨特潛力。

用作高端產品的光學級PC亦可通過分子結構調控手段、高純度單體及精密加工，將雙折射降至最低，其透光率相較普通PC（約88–90%）可達到>90%，部分達95%；霧度相較普通PC（約<1–3%）可達到<0.5%，甚至更低。

回到此次萬華化學聯合吉利汽車發布的新品上，導光級PC材料之所以成為汽車LED車燈的關鍵材料，一核心原因是其獨特的光學特性能夠精確滿足車燈在各個方向的光強分布要求與外觀設計需求。

另外，我國法規對車燈的色度特性也有明確要求，因此導光級PC在具有極高透光率的前提下，對光色特性也有極高的要求。

目前，導光級PC的主要供應商為住友、出光、三菱、科思創、萬華化學。其中，萬華化學配套從酚酮-雙酚A-PC的完整產業鏈。

2. 非晶結構的另一面——易開裂/變黃

（1）分子結構、外部環境誘導的變化均能致其開裂

非結晶性帶來另一面影響，就是PC分子間堆砌不夠致密，如芳香烴、氯代烴類有機溶劑易擴散至分子內部，并使其溶脹或溶解，進而引起溶劑開裂現象。

另外，PC的吸水性小，長期處于高溫高濕情況下雖不會影響制品形態，但是大量酯鍵的存在，也會引起水解、分子鏈斷裂，最終出現制品開裂現象。

同時，由于PC分子主鏈含有大量苯環，剛性大、不易松弛，且熔融溫度高、熔體黏度大、流動性差、冷卻速度快，其制品成型后內應力較大，難以自消，從而導致開裂。

圖2  PC  分子結構

（2）PC發黃機制主要以化學降解為主導，而無定形態為此提供了更易進行的物理環境

PC發黃是分子鏈斷裂、端基活化、氧化結構演變及多共軛發色團累積共同作用的結果，其進程受溫度、光照、濕度及分子結構本身（如取代基類型）的顯著影響。

例如，在氧化條件下，PC主鏈中的碳酸酯鍵（–O–CO–O–）易發生斷裂，導致分子量下降。這種斷鏈不僅削弱材料力學性能，還會生成酚羥基等活性端基，且生成端基含量越高，氧化速率越快。

這些在氧化過程中形成的羰基、醌類、醌-亞胺等結構，可進一步擴展為多共軛體系在可見光區產生吸收，宏觀表現為黃色，且可見光的吸收強度與自由基數量成正比。

另外，無定形結構缺乏結晶區的“屏障效應”，降解往往從表面向內部均勻推進，PC更易整體性降解發黃。

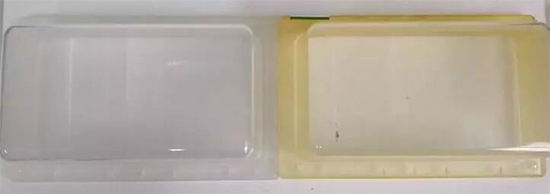

圖 3   阻燃PC燈殼，經紫外線UVB（313）照射480小時后的黃變狀況

基于PC易發黃、開裂的“基本盤”，高端光學級PC往往是在分子設計、純度控制、加工工藝及后處理技術上全面優化的產物，其生產往往存在不少難點。例如：

1）普通PC與光學級PC在基礎化學結構上通常均為雙酚A型聚碳酸酯，但后者目前只能通過界面縮聚光氣法工藝規模化生產。因為光學級PC對端基控制及雜質含量有更嚴苛的要求，需避免Fries重排產生的支鏈結構和芳基酮結構（黃化/老化）——這些副產物常見于熔融酯交換法生產的PC中，會降低材料在重復加工中的穩定。

2）光學級PC對分子鏈的規整性、分子量以及分子量分布的要求也更為嚴格，同時需要選用特殊的復配助劑體系，以確保其抗沖擊性、熱穩定性平衡、優異的熔體流動性、注塑成型精度和長期使用穩定性。

3）普通PC則更關注宏觀力學性能，對微觀表面質量容忍度較高，但光學級PC對表面粗糙度和輪廓精度要求極高，常需通過超精密加工實現納米級表面光潔度，同時對反應產線及相關設備的潔凈度要求極高。

4）高端光學PC常需配合功能性涂層以彌補本體性能局限。這些涂層技術通常不用于普通PC制品。

3. 優異的抗沖擊性/耐熱性

（1）獨特的性能組合，奠定了PC在新能源領域的應用基礎

在LED車燈系統中，光源附近溫度較高，且部件需承受振動與潛在沖擊。

PC因其抗沖擊強度比無機玻璃高250倍，比PMMA板材高30倍，最先在上世紀末替代玻璃用于前燈外罩。此外，PC相較于PMMA在耐熱性方面表現更優，這使其進一步在LED車燈的厚壁導光板、導光條、透鏡等關鍵光學部件中獲得更廣泛應用。

抗沖擊性方面，PC分子鏈具有較高的分子量和鏈纏結密度，這是其優異抗沖擊性的關鍵。高分子量PC在受到沖擊時，分子鏈可通過塑性變形、剪切屈服和銀紋化等方式吸收大量能量，延緩裂紋擴展。

PMMA分子鏈雖然也可通過提高分子量改善韌性，但其主鏈上龐大的側甲酯基（-COOCH3）限制了鏈段的活動性和纏結能力，導致其本質上更脆，抗沖擊性遠低于PC。

在耐熱性方面，剛性苯環結構和柔性碳酸酯基團讓PC的分子構型呈現“剛柔并濟”的狀態，苯環的存在顯著提升了分子鏈的剛性和內聚能，從而提高了玻璃化轉變溫度（Tg）；而碳酸酯鍵的極性也增強了分子間作用力，有助于維持高溫下的結構完整性。

相比之下，PMMA分子主鏈為線性脂肪族結構（-CH2-C(CH3)(COOCH3)-），缺乏芳香環等剛性基團，導致其Tg較低（約105°C），在較高溫度下更易發生鏈段運動和軟化。

另外，高端PC與普通PC在這兩大特性方面存在系統性差異，這主要源于分子鏈結構調控、端基設計、共聚改性及雜質控制等關鍵因素。

例如，高端PC常采用特定酚類作為封端劑，封端劑就像一頂“安全帽”，可以主動與活性末端基團反應，將其“封住”，從而提高PC各項性能，又能進一步改變端基結構從而影響自由體積分布和鏈段松弛行為，調控韌性與剛性的平衡。

總的來說，在大多數車燈場景中，PC因其優異的物性、可注塑成型復雜幾何結構、輕量化及成本優勢而占據主導地位。

二、值得關注的高端PC產品

目前，光學級PC、生物基PC、醫療級PC均是值得關注的高端化產品。

今年年初，國內首套且產能最大的生物基PC工業生產裝置（5000噸/年）開車成功，該工藝采用生物基單體替代雙酚A，從而在光學性能、耐候性等關鍵指標上超越傳統PC，更以不含雙酚A的先天優勢，精準切入食品包裝、醫療器械等萬億級應用市場。
